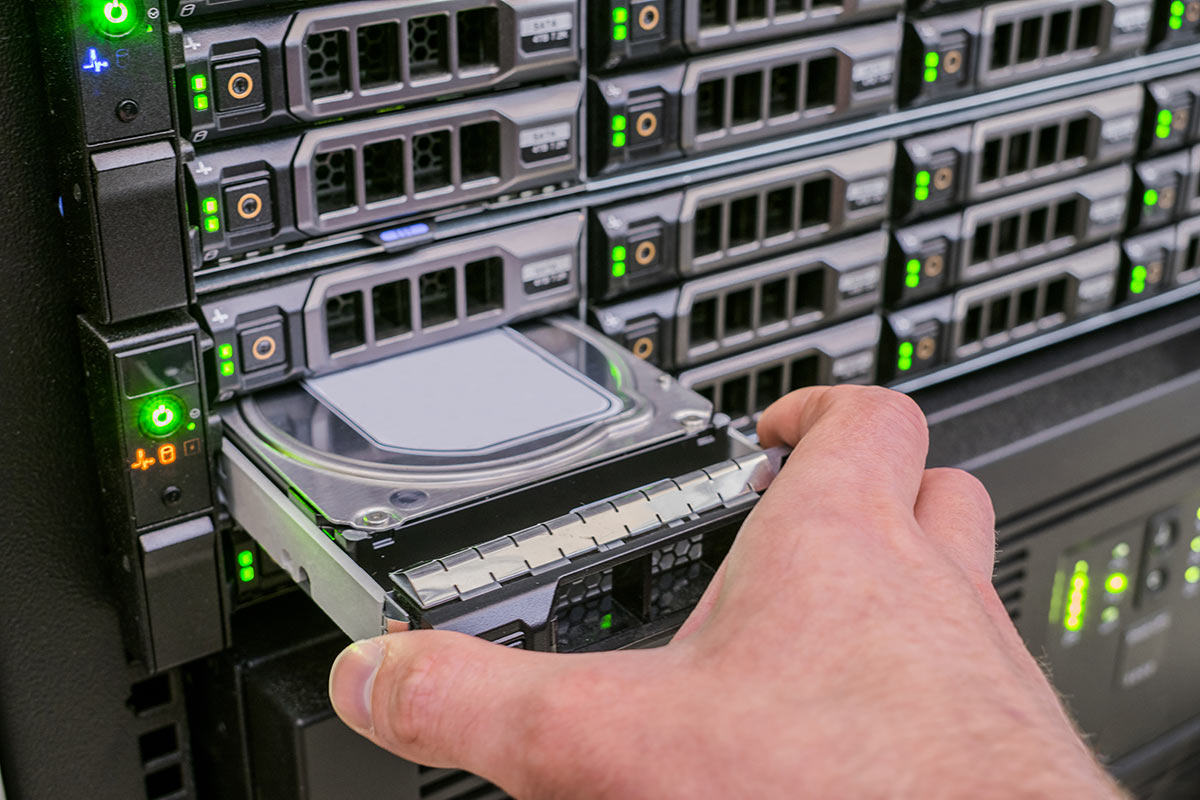

Server rack con i dischi in RAID e un cassetto estratto a metà

Come funzionano i dischi RAID? Un RAID unisce più dischi in un solo volume: il computer li vede come un unico disco e, a seconda del livello scelto, va più veloce, resiste al guasto di un disco o fa tutte e due le cose. In questa guida trovi come lavorano i livelli principali, quanto spazio offrono e perché il RAID non sostituisce il backup. Se hai già un RAID che non risponde, leggi come lavoriamo nella pagina sul recupero dati da sistemi RAID.

Cosa sono i dischi RAID

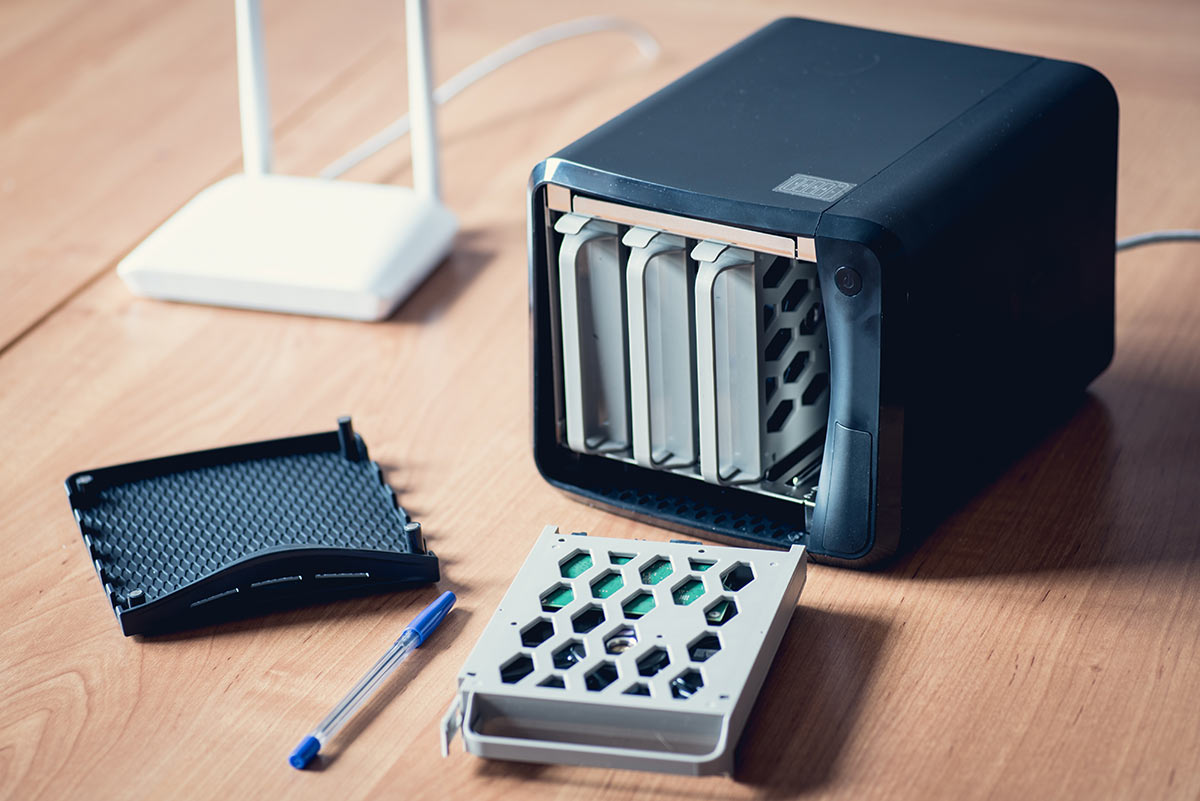

Il RAID è il modo in cui lavorano quasi tutti i server e i NAS con due o più dischi. Se ti interessa il lato pratico, trovi anche la guida su come scegliere un NAS.

RAID vuol dire Redundant Array of Independent Disks, cioè insieme ridondante di dischi indipendenti. Un controller hardware, oppure il sistema operativo nel caso del RAID software, divide i dati tra i dischi con tre tecniche: lo striping (i dati divisi a blocchi su più dischi), il mirroring (la stessa copia su due o più dischi) e la parità (un dato di controllo che permette di ricalcolare un blocco mancante).

Le combinazioni di queste tecniche si chiamano livelli: i più usati sono 0, 1, 5, 6 e 10 (una panoramica tecnica è nella documentazione QNAP: https://docs.qnap.com/nas-outdated/QTS4.3.4/it/GUID-7510237F-9B5C-4575-B091-2836BD3ACABF.html).

I livelli standard, dal RAID 0 al RAID 6, sono detti “di base”, mentre le tipologie RAID “annidate” sono quelle di base combinate tra di loro in maniera tale da sfruttare le caratteristiche dell’una o dell’altra tipologia.

I livelli annidati più diffusi sono il RAID 10 e il RAID 50, usati soprattutto nei server aziendali. In casa e nei piccoli uffici, per esempio nei NAS a 2 o 4 dischi, si trovano quasi sempre RAID 1 e RAID 5. Esiste anche il RAID 4, con la parità su un disco dedicato, oggi poco usato.

Come funzionano i dischi RAID: i livelli principali

RAID 0: striping

Nel caso del RAID di livello 0, chiamato “striping”, è necessario disporre di almeno 2 dischi, per dividere i dati in blocchi uguali, ognuno dei quali viene poi scritto su un disco diverso.

La capacità effettiva è pari alla capacità del disco di dimensioni minori moltiplicata per il numero totale di dischi utilizzati. Il RAID 0 però non ha ridondanza: se si rompe un solo disco, l’intero volume diventa illeggibile, e più dischi usi più cresce la probabilità che succeda. Approfondimento: RAID 0, cos’è e quando usarlo.

Si usa per lavori che chiedono velocità su dati temporanei, come il montaggio video, purché i file originali stiano anche altrove.

RAID 1: mirroring

Il RAID di livello 1 è chiamato “mirroring”: ogni dato viene scritto nello stesso momento su due o più dischi identici nel contenuto. Approfondimento: RAID 1, significato e vantaggi.

Servono almeno due dischi e la capacità utile è quella del disco più piccolo. Finché resta un disco funzionante, l’array continua a lavorare. Il controller può leggere da più dischi insieme, quindi la lettura è veloce, mentre metà dello spazio va alla copia. Il confronto con lo striping è in RAID 1 vs RAID 0.

Per questi motivi, il RAID di livello 1 è consigliato in tutti i casi in cui la continuità del servizio è fondamentale.

RAID 5: striping con parità

Il RAID 5 distribuisce dati e parità su almeno 3 dischi. La capacità effettiva è pari a quella del disco di dimensioni minori moltiplicata per il numero complessivo di dischi meno uno.

Per fare un esempio: disponiamo di 3 dischi da 2 TB ciascuno, in questo caso la capacità effettiva sarà pari a 2 TB x (3 – 1 dischi) = 2 TB x 2 dischi, ovvero a 4 TB.

Il RAID 5 tollera il guasto di un solo disco. Durante la ricostruzione tutti i dischi rimasti vengono letti per intero: se in quella fase un secondo disco dà errori, il volume si perde. Approfondimento: RAID 5, significato e funzionamento.

Il RAID 5 legge veloce e scrive più lentamente, perché ogni scrittura aggiorna anche la parità. Molti controller permettono di aggiungere un disco di riserva (hot spare) che entra in funzione da solo quando un disco si guasta: la ricostruzione parte prima, ma resta la fase più delicata per l’array.

RAID 6: doppia parità

Il RAID 6 aggiunge una seconda parità, calcolata in modo diverso dalla prima. Servono almeno 4 dischi, la capacità utile è (numero di dischi – 2) x disco più piccolo e l’array tollera il guasto di due dischi. Scrive più lentamente del RAID 5, ma è la scelta consigliata con dischi grandi, perché resta protetto anche durante una ricostruzione lunga. Approfondimenti: RAID 6, cos’è e come funziona e RAID 5 vs RAID 6.

RAID 10: mirroring più striping

Questa è la tipologia annidata più semplice, che richiede l’impiego di almeno 4 hard disk, mentre la capacità effettiva è pari a quella del disco di dimensioni minori moltiplicata per il numero totale di dischi presenti, dividendo il totale per 2.

Il RAID 10 è veloce anche in scrittura e tollera un disco guasto per ogni coppia di mirror; se però si rompono i due dischi della stessa coppia, il volume si perde. Approfondimento: RAID 10, cos’è e come funziona e il confronto RAID 5 vs RAID 10.

RAID e backup: perché servono tutti e due

Il RAID tiene acceso il sistema quando un disco si rompe. Non crea però copie separate: scrive i dati su più dischi nello stesso momento.

Se il sistema operativo, un programma o un ransomware danneggiano i file, il RAID copia il danno su tutti i dischi. Lo stesso vale per un file cancellato per errore.

Il backup invece è una copia separata, meglio se su un supporto scollegato o fuori sede: se i dati del RAID si corrompono o vengono cifrati, puoi tornare alla versione precedente. Trovi le differenze tra backup completo, incrementale e differenziale nella guida ai tipi di backup.

Cosa succede quando un RAID si guasta

Recuperare i dati da un RAID è più complesso che da un disco singolo, perché ogni file è diviso tra più dischi. Il primo passo è sempre una copia settore per settore di ogni disco: sull’array originale non si scrive nulla. Poi il laboratorio procede così:

  • Verifica di ogni disco e riparazione di quelli con guasti fisici, in camera bianca se il guasto è meccanico
  • Ricostruzione virtuale del RAID sulle copie (ordine dei dischi, dimensione dei blocchi, parità)
  • Lettura del file system ed estrazione dei file
  • Copia dei dati recuperati su un disco nuovo

Se un RAID non è più accessibile, spegnilo e non avviare ricostruzioni: contattaci. La diagnosi è gratuita, il preventivo arriva entro 4 ore dalla consegna in laboratorio e non paghi nulla se i dati non si recuperano.
